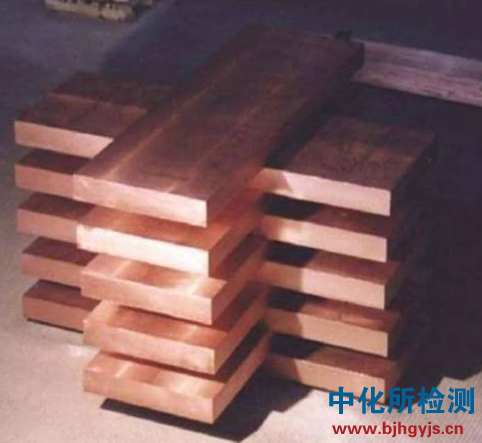

銅排檢測

銅排檢測項目及技術要點詳解

銅排作為電力傳輸和電氣連接的核心材料，其質量直接影響電力系統的安全運行。本文系統介紹銅排檢測的7大關鍵項目及技術規范，為行業提供專業檢測參考。

一、理化性能檢測體系

1. 化學成分分析（符合GB/T 5231標準）

• 采用直讀光譜儀檢測銅含量（≥99.90%）
• 雜質元素控制：磷≤0.004%、鐵≤0.005%
• 特殊要求：無氧銅材氧含量≤0.003%

2. 機械性能測試

• 拉伸試驗（GB/T 228.1）： 抗拉強度≥215MPa（硬態） 延伸率≥35%（軟態）
• 維氏硬度檢測：HVO.2硬度值85-110
• 彎曲試驗：R角半徑≤1.5倍厚度無裂紋

二、電氣特性檢測指標

1. 導電率檢測（IEC 60468）

• 標準值：≥98% IACS（20℃）
• 電阻率測試：≤0.01777 Ω·mm²/m
• 溫升試驗：通載流量1.2倍電流，溫升≤70K

三、幾何尺寸檢測規范

1. 截面尺寸公差（GB/T 5585.1）

• 厚度允許偏差：±0.02mm（≤3mm）
• 寬度公差：±0.5%（寬度＞100mm）
• 截面橢圓度：≤公稱尺寸的1.5%

2. 表面質量檢測

• 缺陷控制標準： 劃痕深度≤0.05mm 氧化斑點≤表面積0.5% 無可見裂紋和分層

四、特殊環境適應性檢測

1. 鹽霧試驗（GB/T 10125）

• 中性鹽霧（NSS）測試： 240小時無基材腐蝕 表面腐蝕面積≤5%

2. 鍍層檢測（適用于鍍錫銅排）

• 鍍層厚度：≥5μm（磁性法測量）
• 結合強度：熱震試驗（150℃/1h）無剝離

五、生產工藝檢測要點

1. 晶粒度檢測（GB/T 6394）

• 平均晶粒度等級：≥0.015mm
• 晶粒均勻性：相鄰區域差異≤2級

2. 殘余應力檢測

• X射線衍射法測量： 表面殘余應力≤70MPa

3. 超聲波探傷（JB/T 10061）

• 內部缺陷檢測靈敏度：Φ0.8mm平底孔

六、檢測設備配置要求

1. 基礎檢測設備

• 數顯千分尺（分辨率0.001mm）
• 導電率測試儀（精度±0.5%）
• 金相顯微鏡（500×）

2. 專業檢測設備

• 直讀光譜儀（檢測限0.0001%）
• 拉力試驗機（50kN量程）
• 三維輪廓儀（Ra檢測精度0.01μm）

七、質量控制關鍵節點

1. 原材料驗收：批次檢測銅錠純度
2. 過程控制：每200米進行尺寸抽檢
3. 成品檢測：全項目檢測頻率不低于5%
4. 包裝前檢驗：100%表面質量目視檢測

結語： 銅排檢測應建立涵蓋原料、制程、成品的全流程質量監控體系。建議企業按照GB/T 19001標準建立質量管理體系，定期進行檢測設備校準，確保檢測數據準確性。隨著新能源領域?qū)︺~排性能要求的提升，建議增加載流溫升循環測試（≥1000次）等新型檢測項目，以適應行業發展需求。
