耐磨襯板檢測報告（完整版）

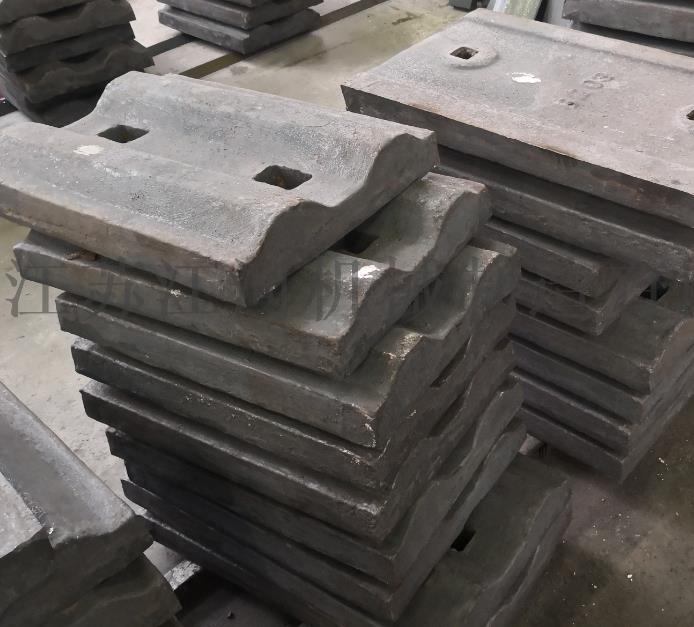

耐磨襯板作為工業設備中承受高磨損的關鍵部件，其性能直接影響設備壽命和運行效率。為確保其質量符合使用要求，需通過系統的檢測項目進行驗證。以下是耐磨襯板檢測的核心內容，重點圍繞檢測項目展開說明。

一、耐磨襯板檢測的核心項目

以下為耐磨襯板檢測的關鍵項目及其檢測方法和標準：

1. 硬度測試

• 檢測意義：硬度直接影響耐磨性，高硬度材料可有效抵抗磨損。
• 檢測方法：
  • 洛氏硬度（HRC）：適用于表面硬化處理的襯板。
  • 布氏硬度（HBW）：用于測量材料整體硬度。
• 標準參考：ASTM E18（洛氏硬度）、ISO 6506（布氏硬度）。

2. 耐磨性測試

• 檢測意義：直接評估襯板在摩擦環境下的損耗情況。
• 檢測方法：
  • 橡膠輪磨耗試驗（ASTM G65）：模擬干態磨料磨損。
  • 濕式磨耗試驗：適用于液體或泥漿環境下的磨損測試。
• 評價指標：單位時間或單位距離的體積損失率（mm³/m）。

3. 厚度與均勻性檢測

• 檢測意義：確保襯板厚度符合設計要求，避免局部薄弱點。
• 檢測方法：
  • 超聲波測厚儀（精度±0.1mm）。
  • 多點測量法（至少選取5個區域）。

4. 化學成分分析

• 檢測意義：驗證材料成分是否符合標準（如高鉻鑄鐵、陶瓷復合板等）。
• 檢測方法：
  • 光譜分析（OES/XRF）。
  • 碳硫分析儀（用于測定C、S含量）。
• 關鍵指標：Cr、C、Mo等合金元素含量。

5. 金相組織分析

• 檢測意義：觀察微觀組織（如碳化物分布、晶粒度）是否均勻。
• 檢測方法：
  • 金相顯微鏡觀察。
  • 掃描電鏡（SEM）分析斷口形貌。
• 評價標準：碳化物形態、基體結構（如馬氏體含量）。

6. 抗沖擊性能測試

• 檢測意義：評估襯板在動態載荷下的抗碎裂能力。
• 檢測方法：
  • 夏比沖擊試驗（ASTM E23）。
  • 落錘沖擊試驗（模擬實際工況沖擊）。

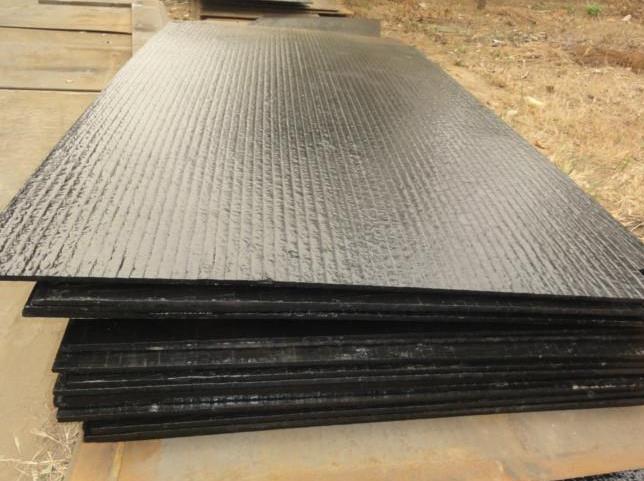

7. 結合強度測試（針對復合襯板）

• 檢測意義：檢測耐磨層與基體的結合質量。
• 檢測方法：
  • 剪切試驗（ASTM D1002）。
  • 熱震試驗（通過急冷急熱循環驗證結合穩定性）。

8. 耐腐蝕性測試（可選）

• 適用場景：用于腐蝕性環境（如礦山、化工廠）。
• 檢測方法：
  • 鹽霧試驗（ASTM B117）。
  • 電化學腐蝕測試（測量極化曲線）。

二、檢測報告結構示例

完整的檢測報告應包含以下內容：

1. 基本信息：樣品名稱、規格、批次號、送檢單位。
2. 檢測依據：引用的國際/國家標準（如GB/T 24562-2009）。
3. 檢測設備：列出所用儀器型號及校準狀態。
4. 檢測結果：
   • 以表格形式對比設計值與實測值（示例）：

     項目	標準要求	實測值	判定結果
     表面硬度(HRC)	≥58	60.2	合格
     平均厚度(mm)	20±0.5	19.8	合格

5. 結果分析：
   • 不合格項的失效原因（如碳化物偏聚導致耐磨性下降）。
6. 結論與建議：
   • 明確是否滿足使用要求，或提出改進方案（如調整熱處理工藝）。

三、檢測注意事項

1. 取樣要求：避免在邊緣或焊接區域取樣，確保樣品具有代表性。
2. 環境控制：部分測試需在恒溫恒濕條件下進行（如沖擊試驗）。
3. 數據對比：需與同類材料的歷史數據或行業標桿值橫向對比。

四、實際應用中的選型建議

• 高沖擊環境：優先選擇抗沖擊性能≥30J的襯板。
• 干態磨損工況：表面硬度應≥60HRC，碳化物占比≥30%。
• 腐蝕性環境：需附加耐腐蝕性測試，推薦使用雙金屬復合襯板。

通過上述系統化的檢測項目，可全面評估耐磨襯板的服役性能，為用戶選型和質量改進提供科學依據。檢測過程中需嚴格遵循標準流程，確保數據的準確性和可比性。

分享

檢測機構資質證書

CMA認證

檢驗檢測機構資質認定證書

證書編號：241520345370

有效期至：2030年4月15日

CNAS認可

實驗室認可證書

證書編號：CNAS L22006

有效期至：2030年12月1日

ISO認證

質量管理體系認證證書

證書編號：ISO9001-2024001

有效期至：2027年12月31日

關于我們

部分儀器

合作客戶
