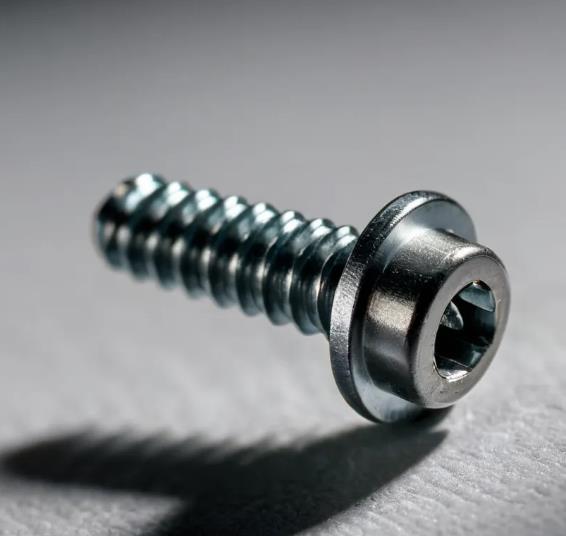

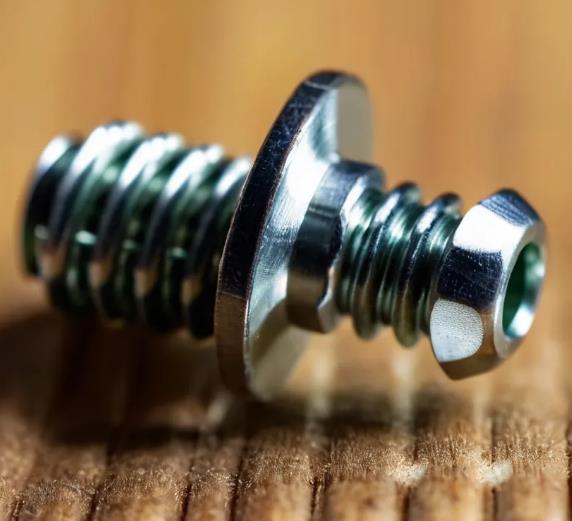

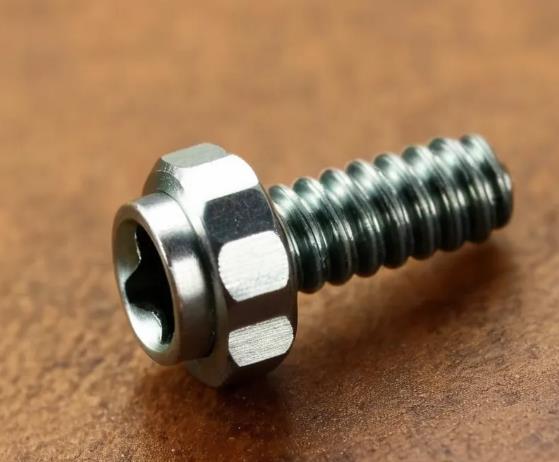

自攻螺絲作為機械連接領域的關鍵緊固件，其質量直接影響裝配結構的穩定性和安全性。為確保產品性能符合行業標準，需建立系統化的檢測體系。本文將重點解析自攻螺絲的核心檢測項目及其技術要點。

一、基礎參數檢測

1. 尺寸精度驗證

• 外徑公差：使用數顯千分尺測量螺紋大徑，公差范圍控制在±0.02mm
• 長度允差：采用激光測長儀檢測，平頭螺絲總長允差±0.5mm，沉頭±0.3mm
• 頭型尺寸：通過輪廓投影儀測量盤頭直徑、十字槽深度等關鍵參數
• 螺紋參數：三坐標測量儀檢測牙型角（60°±2°）、螺距誤差（≤0.05P）

2. 幾何特征檢測

• 垂直度：V型塊配合百分表測量桿部直線度，偏差≤0.1mm/100mm
• 同軸度：光學分度頭檢測螺紋與螺桿中心線偏移量
• 尖端錐角：針對自攻螺釘的引導錐角（25°-40°）進行金相分析

二、材料性能測試

1. 力學性能檢測

• 表面硬度：維氏硬度計（HV）測試，碳鋼件要求HV420-520
• 芯部硬度梯度：微觀硬度儀檢測硬化層深度（0.1-0.3mm）
• 抗拉強度：萬能材料試驗機測試，8.8級需≥800MPa
• 扭矩破壞值：動態扭矩測試儀測定，M6螺絲≥15N·m

2. 表面處理檢測

• 鍍層厚度：X射線熒光測厚儀檢測，鋅鎳合金層8-12μm
• 鹽霧試驗：中性鹽霧箱測試，白銹出現時間≥120h
• 氫脆風險：采用延遲斷裂試驗（200h載荷保持）

三、功能性試驗

1. 自攻效能測試

• 攻入扭矩曲線：記錄電動螺絲刀在SPCC板（t=2mm）的扭矩峰值
• 成形配合度：剖面分析切入板材后螺紋嚙合面積≥75%
• 導向穩定性：高速攝影記錄攻入過程偏移角度＜3°

2. 連接可靠性驗證

• 預緊力保持：振動臺模擬測試（20-2000Hz）后預緊力衰減≤15%
• 重復旋合：10次拆裝循環后保持80%初始扭矩值
• 防松性能：橫向振動測試（DIN25201）位移量≤50μm

四、特殊環境適應性

1. 溫度循環測試

• -40℃~+150℃高低溫交變試驗，循環50次后無開裂
• 熱震試驗（100℃水淬）驗證鍍層結合力

2. 化學耐受性

• 酸性介質（pH3）浸泡48小時腐蝕速率≤0.1mm/a
• 有機溶劑接觸后鍍層無起泡剝離

五、質量控制體系

建議采用SPC統計過程控制，對關鍵參數（如攻入扭矩、鍍層厚度）實施CPK≥1.33的過程能力管控。配置自動光學分選機實現100%外觀檢測，配合MES系統實現質量追溯。

通過以上多維度的檢測體系，可有效控制自攻螺絲的裝配性能與服役可靠性。企業應根據產品應用場景（如汽車、電子、建筑）選擇對應的檢測項目，并持續優化檢測方案以適應新材料新工藝的發展需求。
