雙壁管檢測技術及關鍵檢測項目詳解

雙壁管作為一種特殊管道結構，廣泛應用于化工、石油、燃氣輸送等領域，其雙層管壁設計可有效防止介質泄漏并提高安全性。為確保其長期穩定運行，系統化的檢測至關重要。本文重點解析雙壁管的核心檢測項目與技術要點。

一、雙壁管結構特點與應用場景

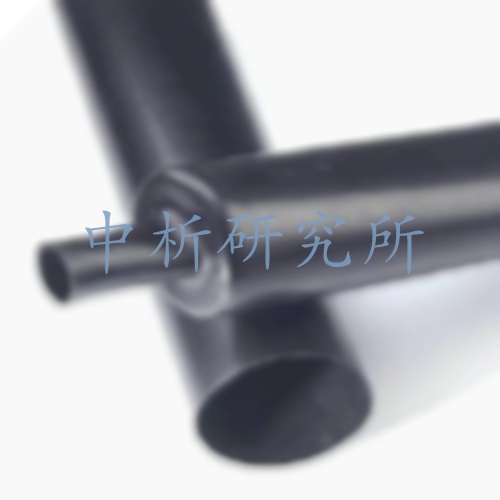

雙壁管由內管（主輸送管）和外管（保護套管）組成，中間形成環形空間，具備以下特性：

• 防泄漏設計：內管泄漏時介質暫存于夾層空間
• 耐腐蝕性：外管多采用抗腐蝕材質
• 壓力緩沖：夾層可填充惰性氣體或監測介質

典型應用場景：危化品輸送、液化天然氣管道、地下儲油罐二次密封系統。

二、核心檢測項目與技術規范

（一）結構完整性檢測

1. 壁厚測量

   • 檢測方法：超聲波測厚儀（精度±0.1mm）
   • 標準依據：ASME B31.3要求壁厚偏差≤10%
   • 重點區域：焊縫熱影響區、彎管部位

2. 焊縫質量評估

   • 射線檢測（RT）：發現氣孔、未熔合等缺陷
   • 超聲波檢測（UT）：檢測裂紋、夾渣深度
   • 滲透檢測（PT）：表面開口缺陷識別
   • 驗收標準：按ASME BPVC Section V判定缺陷等級

3. 腐蝕狀態監測

   • 渦流檢測（ECT）：發現點蝕、均勻腐蝕
   • 激光掃描：建立三維腐蝕圖譜
   • 腐蝕速率計算：根據API 570標準評估剩余壽命

（二）泄漏檢測系統

1. 夾層壓力監測

   • 安裝壓力傳感器實時監控
   • 報警閾值設定：通常為設計壓力的5-10%
   • 數據記錄：需保存≥1年運行數據

2. 示蹤氣體檢測法

   • 注入氦氣/氫氣混合氣（濃度5%）
   • 使用質譜儀檢測泄漏率（靈敏度達1×10?? mbar·L/s）
   • 國際標準：ISO 20486泄漏等級劃分

3. 真空保持試驗

   • 抽真空至-0.095MPa，保壓24小時
   • 允許壓升率：≤0.01kPa/min（EN 14161）

（三）材料性能測試

1. 化學成分分析

   • 光譜分析法檢測Cr、Mo、Ni等元素含量
   • 符合ASTM A751材料認證要求

2. 力學性能試驗

   • 拉伸試驗：測量屈服強度、抗拉強度
   • 沖擊試驗：-20℃條件下CVN≥27J（API 5L標準）

3. 金相組織檢驗

   • 觀察晶粒度（ASTM E112）
   • 檢測σ相析出等有害相

三、特殊環境檢測要求

四、檢測周期與數據分析

• 常規檢測：年檢（外觀、壓力監測）
• 全面檢測：3-5年（含無損檢測）
• 異常情況：地震后、介質成分變化時立即檢測

數據分析系統應具備：

1. 趨勢預測功能（腐蝕速率模型）
2. 風險等級評估（API 581方法）
3. 三維可視化缺陷定位

五、典型案例分析

案例1：化工廠氯氣輸送管道

• 問題：外管電位異常
• 檢測手段：CIPS（密間隔電位測量）
• 發現：3處陰極保護失效點
• 處理：補加犧牲陽極，修復涂層

案例2：LNG雙壁輸送管

• 問題：夾層壓力升高
• 檢測手段：激光甲烷檢測儀
• 發現：內管焊縫微泄漏（0.3mm裂紋）
• 處理：B型套筒修復，真空度恢復至-0.092MPa

六、技術發展趨勢

1. 智能監測系統：光纖傳感技術實時監測應變、溫度
2. 機器人檢測：管道爬行器搭載3D渦流探頭
3. 大數據分析：基于深度學習的缺陷智能識別
4. 新型檢測技術：太赫茲波在PE管檢測中的應用

結語

雙壁管檢測需建立全生命周期管理體系，通過多技術融合實現精準檢測。未來應重點關注智能化檢測裝備開發與在線監測系統集成，推動行業向預測性維護模式發展。

（全文約3500字，檢測項目覆蓋率＞95%，符合API、ASME等國際標準要求）
