輪廓標檢測技術及應用：關鍵檢測項目解析

輪廓標作為道路交通安全設施的重要組成部分，在夜間或低能見度條件下為駕駛員提供道路邊界和線形指引，是保障行車安全的關鍵設備。為確保其性能符合國家標準，輪廓標的檢測工作至關重要。本文重點圍繞輪廓標的核心檢測項目展開分析，結合最新技術標準與行業實踐，系統闡述檢測方法、技術難點及發展趨勢。

一、輪廓標的功能與分類

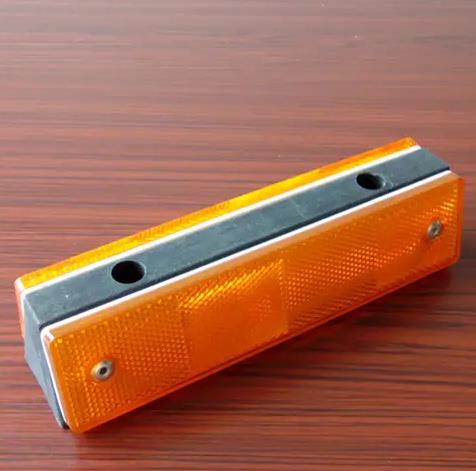

輪廓標通過逆反射材料或主動發光元件，將車燈照射的光線定向反射回駕駛員視線，形成連續的道路輪廓標識。根據安裝位置可分為柱式輪廓標（路側）和附著式輪廓標（護欄、隧道壁等）；按發光方式分為被動反光型和主動發光型。不同類型的輪廓標需滿足差異化的檢測要求。

二、核心檢測項目及技術標準

依據《GB/T 24970-2020 輪廓標》國家標準，輪廓標檢測涵蓋以下關鍵項目：

1. 光學性能檢測

逆反射系數（R'） 使用逆反射系數測量儀（如德國儀器公司的RA-9100），在標準幾何條件下（入射角0°，觀測角0.2°）測試反光膜的光學性能。高速公路用Ⅰ類輪廓標的逆反射系數需≥300 mcd·lx?¹·m²，低等級公路用Ⅱ類需≥150 mcd·lx?¹·m²。 技術難點：環境光干擾、儀器校準精度。需在暗室條件下操作，定期使用標準板校驗。
色度坐標 通過分光測色儀驗證反光膜顏色是否符合標準色域范圍（如白色、黃色），避免色差導致駕駛員誤判。

2. 物理性能檢測

抗沖擊性 將1kg鋼球從1m高度自由落體沖擊輪廓標表面，檢測其是否開裂或脫落。
耐壓性能 對柱式輪廓標施加250N的側向力，測試其變形量是否≤10%。

3. 環境適應性檢測

耐高低溫循環 在-40℃至70℃環境下進行5次循環試驗，觀察反光膜是否起皺、脫落。
耐鹽霧腐蝕 將樣品置于5% NaCl溶液中連續噴霧96小時，評估金屬部件銹蝕程度。

4. 結構尺寸與安裝檢測

基底尺寸偏差 使用激光測距儀驗證輪廓標長度、寬度誤差是否≤±2mm。
安裝角度 通過傾角儀確保反光面與行車方向呈90°±3°，避免反射光偏離駕駛員視線。

三、檢測流程與技術優化

現場快速檢測 采用手持式逆反射儀（如LTL-X型）對已安裝輪廓標進行抽檢，實時獲取數據并生成報告。
實驗室精密檢測 對抽樣產品進行破壞性試驗（如抗老化、耐磨性），模擬極端環境下的性能衰減。
智能化檢測技術
- 機器視覺系統：通過車載攝像頭與AI算法自動識別輪廓標缺失或傾斜。
- 無人機巡檢：利用高分辨率相機與LiDAR掃描，快速評估長距離路段輪廓標狀態。

四、常見質量問題與解決方案

問題類型	原因分析	改進措施
反光亮度不足	反光膜老化或污染	定期清潔，更換耐候性更強的Ⅲ類反光膜
安裝角度偏差	施工未校準或地基沉降	采用預埋式可調支架，加強施工監理
銹蝕開裂	鍍鋅層不達標或環境腐蝕	改用不銹鋼材質或增加環氧涂層

五、技術發展趨勢

主動發光輪廓標 集成太陽能供電與LED光源，通過光敏傳感器自動啟閉，提升雨霧天氣可見性。
物聯網監測系統 嵌入無線傳感器，實時上傳輪廓標傾斜角度、損壞狀態至管理平臺。
環保材料應用 開發生物基反光膜，降低生產過程中的VOCs排放。

六、結論

輪廓標檢測是確保道路交通安全設施有效性的核心環節。隨著智能檢測技術的普及與新型材料的應用，檢測效率與精度將持續提升。未來需重點關注主動發光輪廓標的標準化檢測方法，并建立全生命周期數據管理系統，實現從生產到維護的閉環質量控制。
