擋圈檢測技術規范及關鍵檢測項目

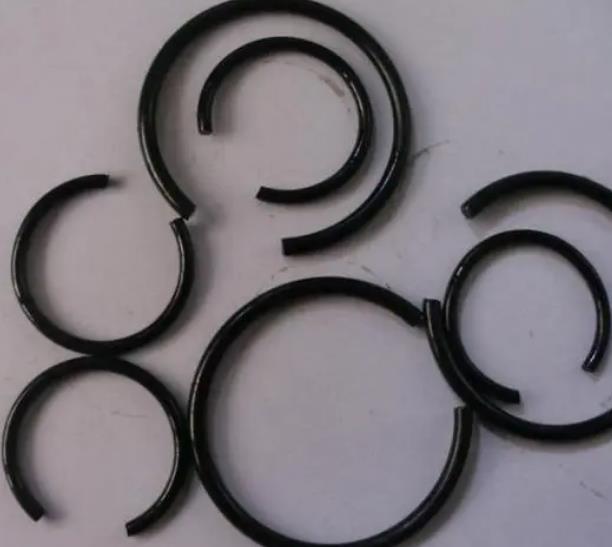

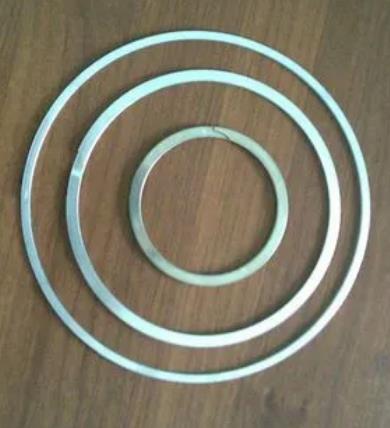

擋圈（Retaining Ring）是一種廣泛應用于機械裝配中的緊固件，主要用于軸向固定零部件的位置。其質量直接影響設備運行的可靠性和安全性。為確保擋圈滿足設計要求，需通過嚴格的檢測流程。以下是擋圈檢測的核心項目及方法：

一、尺寸檢測

1. 內徑/外徑尺寸

   • 檢測方法：使用精密卡尺、千分尺或光學投影儀測量擋圈的內徑（孔用擋圈）或外徑（軸用擋圈）。
   • 標準要求：尺寸需符合圖紙公差范圍（如±0.05mm）。

2. 線徑（截面直徑）

   • 檢測方法：測量擋圈橫截面的線徑，確保與設計規格一致，避免因線徑偏差導致裝配失效。

3. 擋圈寬度與厚度

   • 檢測方法：使用高度規或測厚儀測量擋圈的寬度和厚度，確保其在軸向空間內的適配性。

二、材料與表面處理檢測

1. 材質成分分析

   • 檢測方法：通過光譜分析儀或化學滴定法驗證材料成分（如60Si2Mn彈簧鋼、不銹鋼等），確保耐疲勞性和耐腐蝕性。

2. 表面硬度

   • 檢測方法：使用洛氏硬度計（HRC）或維氏硬度計（HV）測量表面硬度，避免因硬度過高導致脆裂或過低導致變形。

3. 表面處理質量

   • 檢測項目：鍍層厚度（如鍍鋅、磷化層）、涂層均勻性、耐腐蝕性（鹽霧試驗）。
   • 檢測方法：金相顯微鏡觀察鍍層結構，鹽霧試驗箱模擬腐蝕環境（如48小時無紅銹）。

三、力學性能檢測

1. 彈性與變形恢復能力

   • 檢測方法：將擋圈壓縮至極限位置后釋放，測量其永久變形量（應≤3%）。
   • 專用設備：彈性測試機或定制工裝。

2. 抗拉強度與韌性

   • 檢測方法：通過拉力試驗機測試擋圈材料的抗拉強度（如彈簧鋼需≥1600MPa），金相分析觀察斷口形貌。

3. 疲勞壽命測試

   • 檢測方法：模擬實際工況，對擋圈進行循環加載（如10^6次循環），檢測是否出現裂紋或失效。

四、外觀與功能性檢測

1. 外觀缺陷檢查

   • 檢測項目：表面裂紋、毛刺、氧化皮、劃痕等。
   • 檢測方法：目視檢查結合放大鏡或工業內窺鏡。

2. 裝配適配性測試

   • 檢測方法：將擋圈安裝至模擬軸或孔中，驗證其裝配順暢性、固定效果及抗軸向位移能力。

3. 動態工況模擬

   • 檢測方法：在振動臺或高轉速設備中測試擋圈在振動、沖擊環境下的穩定性。

五、特殊環境適應性檢測

1. 高溫/低溫性能

   • 檢測方法：將擋圈置于高低溫試驗箱（如-40℃~150℃），測試其彈性模量變化及尺寸穩定性。

2. 耐介質腐蝕性

   • 檢測項目：在油、酸、堿等介質中浸泡后，檢查擋圈表面腐蝕情況及性能衰減。

檢測標準參考

• 國際標準：ISO 8752（彈性擋圈通用技術條件）
• 國內標準：GB/T 894.1-2021（軸用彈性擋圈）
• 行業規范：汽車、航空航天領域可能有更嚴苛的企業標準（如SAE J2325）。

結論

擋圈的檢測需覆蓋尺寸、材料、力學性能及功能性四大核心領域，通過科學化、標準化的檢測流程，可有效預防因擋圈失效導致的設備故障。企業應根據實際應用場景制定檢測方案，并結合自動化檢測設備（如CCD視覺檢測）提升效率與精度。

以上內容可根據具體擋圈類型（如E型擋圈、C型擋圈）和行業需求進一步細化。
