石墨烯檢測：關鍵項目與技術解析

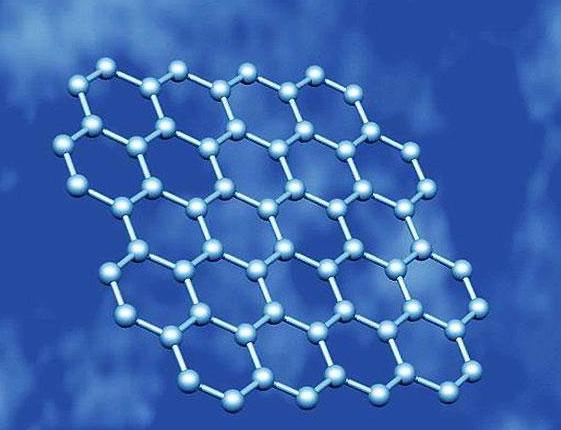

石墨烯作為一種革命性的二維納米材料，因其優異的導電性、機械強度和化學穩定性，在新能源、電子器件、生物醫學等領域展現出巨大潛力。然而，石墨烯的性能高度依賴其結構完整性和純度，因此檢測分析成為其研發、生產和應用的核心環節。本文系統梳理石墨烯檢測的關鍵項目、方法及標準，為產業提供技術參考。

一、石墨烯檢測的必要性

石墨烯的層數、缺陷密度、表面官能團等微觀特性直接影響其宏觀性能。例如：

• 單層石墨烯的電子遷移率可達200,000 cm²/(V·s)，而多層石墨烯的導電性顯著下降；
• 含氧官能團超過5%的氧化石墨烯（GO）會喪失導電性，但親水性增強；
• 金屬雜質殘留（如催化劑顆粒）可能引發電子器件的短路風險。

嚴格的檢測體系可確保材料質量，推動從實驗室到工業化的跨越。

二、核心檢測項目與技術方法

1. 結構表征

• 層數與堆疊方式

  • 拉曼光譜：通過G峰（1580 cm?¹）和2D峰（2700 cm?¹）的強度比（I2D/IG）判斷層數。單層石墨烯I2D/IG>2，多層則比例降低。
  • 原子力顯微鏡（AFM）：直接測量厚度，單層厚度約0.34-1 nm（因基底吸附可能偏高）。
  • 透射電鏡（TEM）：觀察原子級結構，分析層間堆疊和邊緣形貌。

• 缺陷與晶格完整性

  • 拉曼D峰（1350 cm?¹）：D/G峰強度比（ID/IG）量化缺陷密度，比值越高缺陷越多。
  • 掃描隧道顯微鏡（STM）：納米級分辨率下觀測表面空位、摻雜等缺陷。

2. 成分與純度分析

• 元素組成

  • X射線光電子能譜（XPS）：檢測C、O、N等元素含量，識別官能團（如-OH、-COOH）。
  • 電感耦合等離子體質譜（ICP-MS）：定量金屬雜質（Fe、Cu等），檢測限可達ppb級。

• 污染物檢測

  • 熱重分析（TGA）：在惰性氣氛中加熱至800°C，殘留物質量占比反映灰分（雜質）含量。

3. 物理化學性質

• 電學性能

  • 四探針法/霍爾效應測試：測量電阻率、載流子濃度和遷移率。
  • 場效應晶體管（FET）測試：評估石墨烯在器件中的實際導電行為。

• 力學性能

  • 納米壓痕技術：測定彈性模量（~1 TPa）和斷裂強度。

• 比表面積與孔隙率

  • BET氮氣吸附法：單層石墨烯理論比表面積2630 m²/g，實測值可評估團聚程度。

4. 功能性測試（按應用場景）

• 能源領域：鋰離子電池中測試倍率性能、循環穩定性。
• 復合材料：界面結合強度、導熱/導電增強效率。
• 生物醫學：細胞毒性（MTT法）、藥物負載率。

三、檢測標準與挑戰

• 國際標準：ISO/TS 21356-1:2021（拉曼法定量層數）、ASTM D8286-19（氧化石墨烯表征）。
• 國內標準：GB/T 30544.4-2019（納米材料術語-石墨烯）。
• 技術難點：
  • 樣品制備易引入污染（如轉移過程中的PMMA殘留）；
  • 多層石墨烯與少層石墨烯的精準區分；
  • 原位檢測技術尚不成熟。

四、未來趨勢

1. 高通量自動化檢測：結合機器學習實現拉曼光譜的快速層數分析。
2. 原位表征技術：在器件工作狀態下實時監測石墨烯性能變化。
3. 標準化體系完善：建立針對不同應用場景（如柔性電子、催化）的專用檢測標準。

結語

石墨烯檢測是連接材料創新與產業應用的橋梁。隨著檢測技術的精進和標準體系的完善，石墨烯有望在更多領域實現規模化應用，推動新一輪材料革命。

延伸數據：

通過系統化的檢測體系，石墨烯產業將突破“材料優勢難以轉化為產品性能”的瓶頸，開啟納米材料的精準應用時代。
