鍍鋁膜檢測項目全解析：關鍵指標與質量控制要點

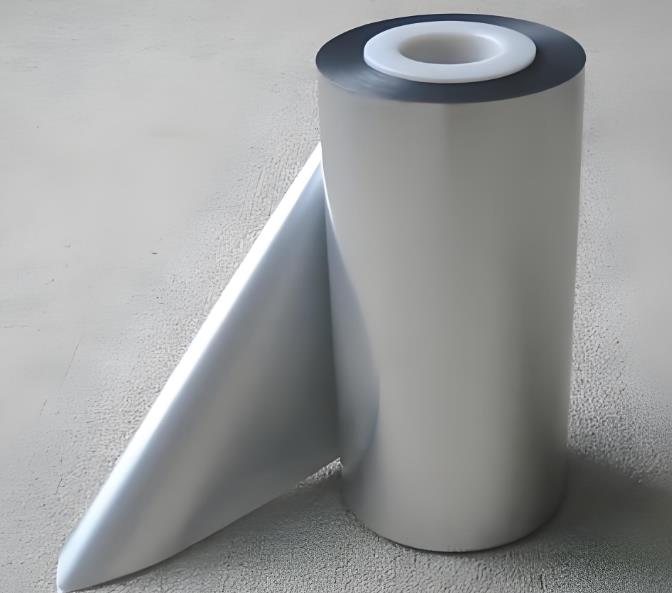

鍍鋁膜是一種通過在塑料薄膜（如PET、BOPP、CPP等）表面真空蒸鍍鋁層形成的復合材料，廣泛應用于食品包裝、藥品包裝、電子屏蔽、建材裝飾等領域。其性能直接影響產品的阻隔性、美觀度及使用壽命。為確保鍍鋁膜質量符合行業標準，需對多個關鍵指標進行系統檢測。本文將深入解析鍍鋁膜的核心檢測項目及其質量控制要點。

一、物理性能檢測：鍍鋁膜的基礎保障

1. 鍍鋁層厚度

   • 檢測意義：厚度直接影響阻隔性（氧氣、水蒸氣）和導電性能。
   • 檢測方法：
     • X射線熒光光譜法（XRF）：非破壞性快速測量，精度達±0.01μm。
     • 電解測厚法：通過電解剝離鋁層計算厚度，適用于實驗室精確分析。
   • 標準參考：GB/T 15717-2014《真空金屬鍍層厚度測試方法》

2. 鋁層附著力

   • 檢測意義：附著力不足會導致鋁層脫落，影響產品外觀和功能。
   • 檢測方法：
     • 膠帶剝離法：使用3M膠帶粘貼后剝離，觀察鋁層脫落面積（標準要求≤5%）。
     • 劃格法：用百格刀劃出1mm×1mm方格，膠帶剝離后評估脫落等級。
   • 標準參考：ASTM B533-85

3. 拉伸強度與斷裂伸長率

   • 檢測意義：反映薄膜在加工和使用中的抗拉性能。
   • 檢測設備：萬能材料試驗機，測試速度通常為200mm/min。
   • 典型標準：ASTM D882-18

二、光學性能檢測：外觀與功能性評估

1. 光澤度

   • 檢測方法：60°入射角光澤度儀測量，高光鍍鋁膜光澤度需≥85 GU。
   • 常見問題：鍍鋁層氧化或基膜表面粗糙會導致光澤度下降。

2. 透光率與霧度

   • 檢測意義：影響包裝可視性（如透明窗包裝）。
   • 檢測設備：積分球式霧度儀，參照ISO 13468。

3. 顏色均勻性

   • 檢測方法：分光測色儀檢測Lab*色差值（ΔE≤1.5為合格）。

三、阻隔性能檢測：核心功能驗證

1. 氧氣透過率（OTR）

   • 檢測設備：壓差法氣體滲透儀（如GB/T 1038），優質鍍鋁膜OTR應≤0.5 cm³/(m²·day·atm)。

2. 水蒸氣透過率（WVTR）

   • 檢測方法：杯式法（GB/T 21529），要求通常≤0.5 g/(m²·day)。

3. 針孔檢測

   • 電導法：通過高壓放電檢測微孔，可定位直徑≥5μm的針孔。

四、化學與環境適應性檢測

1. 耐腐蝕性

   • 鹽霧試驗：按GB/T 10125進行中性鹽霧測試，48小時無氧化斑點。

2. 耐高溫高濕

   • 測試條件：60℃/90%RH環境中放置72小時，檢測鋁層附著力和阻隔性變化。

3. 溶劑殘留

   • 檢測方法：頂空氣相色譜法（HS-GC），要求總溶劑殘留≤5mg/m²。

五、特殊功能性檢測

1. 表面電阻率

   • 應用場景：電磁屏蔽膜需≤100Ω/sq（四探針法測試）。

2. 熱封強度

   • 檢測方法：熱封試驗機+拉力測試，食品包裝要求≥2.5N/15mm。

3. 遷移量測試

   • 重點指標：重金屬（Pb、Cd）和塑化劑（如DEHP）遷移量需符合FDA或GB 9685。

六、常見質量缺陷與解決方案

七、檢測機構選擇建議

1. 資質認證：優先選擇通過CNAS、CMA認證的實驗室。
2. 設備配置：確認具備輝光放電光譜儀（GDS）等高端分析設備。
3. 行業經驗：選擇熟悉軟包裝領域的檢測機構，如、等。

通過系統化的檢測流程，企業可有效控制鍍鋁膜生產成本（典型質量損失成本可降低30%以上），同時滿足終端客戶對高性能包裝材料的需求。隨著柔性電子等新興領域的發展，鍍鋁膜檢測將向在線實時監測、AI缺陷識別等智能化方向演進。

分享

檢測機構資質證書

CMA認證

檢驗檢測機構資質認定證書

證書編號：241520345370

有效期至：2030年4月15日

CNAS認可

實驗室認可證書

證書編號：CNAS L22006

有效期至：2030年12月1日

ISO認證

質量管理體系認證證書

證書編號：ISO9001-2024001

有效期至：2027年12月31日

關于我們

部分儀器

合作客戶
