您現(xiàn)在的位置：首頁(yè) > 檢測(cè)項(xiàng)目 > 材料檢測(cè)

彎曲模量

1對(duì)1客服專屬服務(wù)，免費(fèi)制定檢測(cè)方案，15分鐘極速響應(yīng)

可選形式：電子報(bào)告紙質(zhì)報(bào)告

可選語(yǔ)言：中文報(bào)告英文報(bào)告

發(fā)布時(shí)間：2025-07-25 08:49:03 更新時(shí)間：2025-09-14 14:38:50

點(diǎn)擊：252

作者：中科光析科學(xué)技術(shù)研究所檢測(cè)中心

彎曲模量檢測(cè)：核心指標(biāo)與檢測(cè)項(xiàng)目全解析

彎曲模量是衡量材料抗彎剛度的重要參數(shù)，直接影響工程結(jié)構(gòu)的安全性和耐用性。在航空航天用復(fù)合材料驗(yàn)證中，彎曲模量偏差超過5%將導(dǎo)致構(gòu)件報(bào)廢；建筑行業(yè)對(duì)混凝土梁的彎曲模量檢測(cè)精度要求達(dá)到0.1GPa量級(jí)。本文將深入解析彎曲模量檢測(cè)的關(guān)鍵項(xiàng)目與技術(shù)要點(diǎn)。

一、彎曲模量檢測(cè)核心指標(biāo)

彎曲模量（Flexural Modulus）表征材料在彈性變形階段抵抗彎曲變形的能力，計(jì)算公式為E = (FL³)/(4bh³*d)，其中F為載荷增量，L為跨距，b、h分別為試樣寬度和厚度，d為撓度增量。ASTM D790標(biāo)準(zhǔn)規(guī)定，檢測(cè)設(shè)備需配備±0.5%精度的載荷傳感器和±0.02mm位移測(cè)量系統(tǒng)。

材料剛度特性通過應(yīng)力-應(yīng)變曲線的初始線性段斜率確定。典型檢測(cè)中，6061鋁合金的彎曲模量約為69GPa，碳纖維增強(qiáng)環(huán)氧樹脂可達(dá)120GPa，而聚丙烯塑料僅1.5-2GPa。測(cè)試時(shí)需控制加載速率為1mm/min，確保準(zhǔn)靜態(tài)條件。

不同材料的檢測(cè)差異性顯著。金屬材料測(cè)試需考慮塑性變形影響，通常在0.2%偏移量處取值；復(fù)合材料須注意層間剪切效應(yīng)，跨厚比應(yīng)大于16:1；高分子材料則需控制環(huán)境溫度在23±2℃以避免熱蠕變干擾。

二、關(guān)鍵檢測(cè)項(xiàng)目詳解

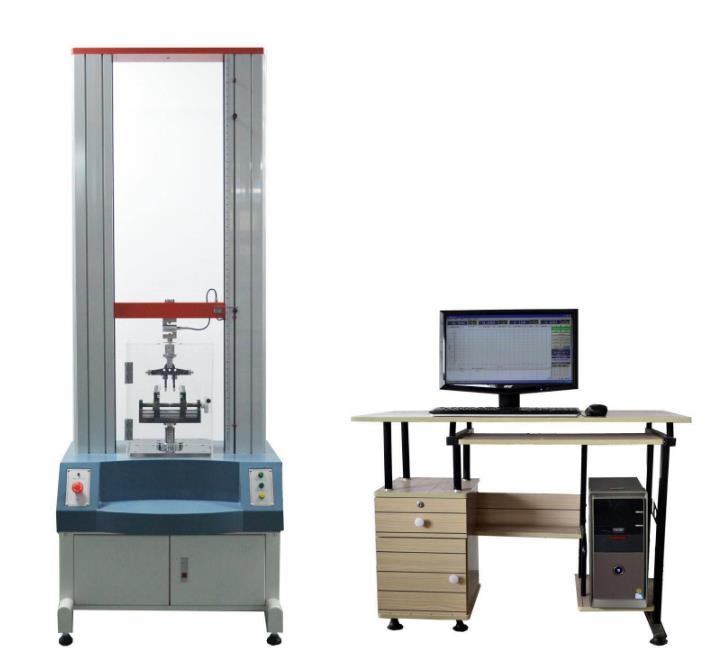

三點(diǎn)彎曲測(cè)試采用單點(diǎn)加載，跨距設(shè)定為試樣厚度的16倍，適用于脆性材料檢測(cè)。四點(diǎn)彎曲通過兩個(gè)對(duì)稱加載點(diǎn)形成純彎區(qū)域，可消除剪切效應(yīng)，特別適合層合板和各向異性材料，測(cè)試成本比三點(diǎn)彎曲高約40%。

環(huán)境模擬檢測(cè)包含溫度循環(huán)（-55℃至+85℃）、濕度老化（85%RH）等嚴(yán)苛條件。某航天器太陽(yáng)能板支架材料需通過-196℃液氮環(huán)境下的彎曲模量測(cè)試，檢測(cè)系統(tǒng)需配備環(huán)境箱和液氮制冷裝置，控溫精度±1℃。

破壞性檢測(cè)通過持續(xù)加載至試樣斷裂，記錄最大彎曲應(yīng)力和斷裂形貌。某汽車保險(xiǎn)杠材料要求彎曲破壞應(yīng)變≥5%，檢測(cè)中需采用500Hz高速攝像記錄裂紋擴(kuò)展過程。非破壞檢測(cè)則采用超聲波法，通過縱波傳播速度換算模量值，精度可達(dá)±3%。

三、檢測(cè)質(zhì)量控制要點(diǎn)

試樣制備須嚴(yán)格遵循標(biāo)準(zhǔn)尺寸，金屬試樣寬度公差±0.1mm，復(fù)合材料鋪層角度偏差不超過2°。某直升機(jī)旋翼梁檢測(cè)中，因0.3mm的厚度偏差導(dǎo)致模量值偏差達(dá)8%，造成批次產(chǎn)品返工。

設(shè)備校準(zhǔn)包含載荷系統(tǒng)線性度驗(yàn)證（R²≥0.999）、跨距定位精度（±0.1mm）、夾具同軸度（≤0.05mm）等關(guān)鍵指標(biāo)。實(shí)驗(yàn)室間比對(duì)數(shù)據(jù)顯示，未校準(zhǔn)設(shè)備的模量檢測(cè)離散系數(shù)可達(dá)12%，校準(zhǔn)后降至2%以內(nèi)。

數(shù)據(jù)處理采用最小二乘法擬合應(yīng)力-應(yīng)變曲線，剔除初始5%非線性段數(shù)據(jù)。某碳陶剎車盤檢測(cè)中，采用1000點(diǎn)/s采樣頻率，通過移動(dòng)平均濾波消除噪聲，最終獲得標(biāo)準(zhǔn)差0.15GPa的穩(wěn)定結(jié)果。

隨著智能傳感技術(shù)的發(fā)展，最新ASTM標(biāo)準(zhǔn)已引入數(shù)字圖像相關(guān)法（DIC）進(jìn)行全場(chǎng)應(yīng)變測(cè)量，檢測(cè)精度提升至0.01%。某新型高鐵車體材料檢測(cè)中，DIC系統(tǒng)成功識(shí)別出傳統(tǒng)引伸計(jì)無法檢測(cè)的局部屈曲現(xiàn)象。未來檢測(cè)技術(shù)將向多場(chǎng)耦合、原位監(jiān)測(cè)方向發(fā)展，推動(dòng)材料性能評(píng)估進(jìn)入智能化新階段。
