透射電鏡檢測

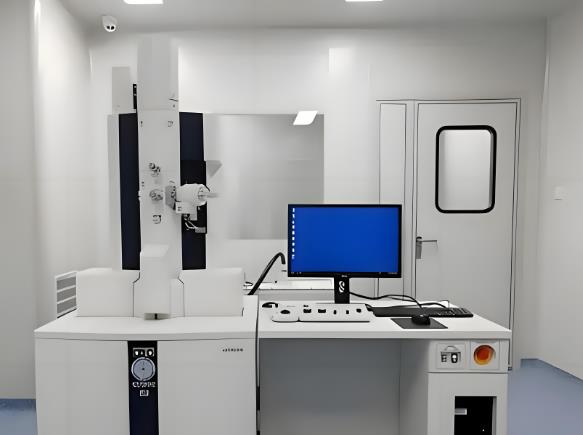

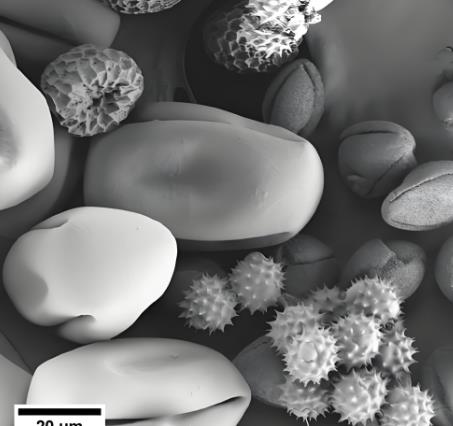

透射電子顯微鏡（Transmission Electron Microscope, TEM）是一種利用高能電子束穿透樣品并形成高分辨率顯微圖像及衍射圖譜的精密分析儀器。其分辨率可達原子級別（0.1 nm），能夠揭示材料微觀結構的詳細信息。以下將重點介紹TEM的核心檢測項目及其應用。

一、透射電鏡的主要檢測項目

1. 材料微觀結構分析

• 晶體結構表征
  • 選區電子衍射（SAED）：確定樣品的晶體結構、晶格參數及晶體取向。
  • 高分辨透射電鏡（HRTEM）：直接觀察原子排列，解析晶格條紋（如晶面間距d值）。
  • 孿晶、晶界與位錯分析：識別材料中的缺陷類型（如刃位錯、螺位錯）及其分布。
• 非晶態與準晶態分析：通過衍射環或彌散斑判斷非晶材料的短程有序結構。

2. 成分與化學態分析

• 能譜分析（EDS）：結合X射線能譜儀，定量/定性分析樣品的元素組成。
• 電子能量損失譜（EELS）：
  • 檢測輕元素（如C、N、O）的分布及化學鍵信息。
  • 分析材料中元素的氧化態（如Fe²? vs Fe³?）。
• 電子能量過濾成像（EFTEM）：繪制特定元素的二維分布圖。

3. 納米材料形貌與尺寸分析

• 納米顆粒/量子點表征：精確測量粒徑分布（1-100 nm）、形狀及分散性。
• 一維/二維材料（納米線、石墨烯）：觀察層數、邊緣結構及缺陷（如空位、摻雜位點）。
• 核殼結構/異質結界面：分析異質材料間的界面結合狀態。

4. 缺陷與相變研究

• 位錯、層錯與堆垛缺陷：通過明場/暗場成像結合衍射對比度識別缺陷類型。
• 相變過程原位觀察：利用加熱/冷凍樣品桿實時追蹤材料相變（如金屬合金的析出相）。
• 輻照損傷分析：模擬極端條件（如核材料輻照）下的微觀結構演化。

5. 生物與有機樣品成像

• 超薄切片（<100 nm）：觀察細胞器、病毒顆粒（如新冠病毒刺突蛋白）的精細結構。
• 負染色技術：增強生物大分子（如蛋白質、DNA復合物）的對比度。
• 冷凍電鏡（Cryo-TEM）：保持樣品天然含水狀態，用于解析生物分子三維結構。

二、典型應用場景

1. 材料科學
   • 鋰電池：電極材料的晶體結構演變、SEI膜形成機制。
   • 催化劑：活性位點的原子級分布與載體相互作用。
2. 半導體工業
   • 芯片缺陷定位（如晶體管界面氧化層缺陷）。
   • 納米光刻圖案的線寬測量。
3. 生命科學
   • 病毒結構解析（如HIV衣殼蛋白組裝）。
   • 細胞超微病理診斷（如線粒體嵴結構異常）。
4. 環境與能源
   • 納米污染物（如PM2.5）的成分與形貌分析。
   • 太陽能電池中鈣鈦礦材料的晶界鈍化研究。

三、技術挑戰與解決方案

1. 樣品制備
   • 難點：超薄樣品（<100 nm）需通過離子減薄、超薄切片或FIB切割制備。
   • 解決方案：采用聚焦離子束（FIB）實現微區定點制樣。
2. 電子束損傷
   • 有機/敏感材料易受電子束輻照破壞，需降低加速電壓（如80 kV）或使用低劑量成像技術。
3. 數據解析復雜性
   • 結合軟件模擬（如JEMS、DigitalMicrograph）輔助衍射圖譜標定與圖像重構。

四、前沿技術擴展

• 球差校正TEM：消除透鏡像差，實現亞埃級分辨率。
• 原位TEM技術：在電鏡內集成加熱、力學加載或氣體環境，實時觀察動態過程。
• 4D-STEM：通過高速探測器采集全衍射圖譜，重建材料的應變場與電荷密度分布。

五、總結

透射電鏡通過多模態檢測能力（形貌、成分、結構）成為材料科學與生命科學研究的核心工具。其檢測項目覆蓋從原子排列到介觀尺度的多維信息，為理解材料性能、優化工藝及突破技術瓶頸提供關鍵數據支撐。隨著原位技術和人工智能算法的融合，TEM正從靜態表征邁向動態、智能化的新時代。
