楊氏模量：檢測項目與核心應用解析
楊氏模量（Young's Modulus）是材料力學中最重要的彈性參數之一，用于衡量材料在彈性變形范圍內抵抗形變的能力。其定義為材料在單軸拉伸或壓縮應力作用下，應力與應變的比值。作為材料本征特性的核心指標，楊氏模量的精確測定在工業制造、材料研發、工程設計等領域具有關鍵意義。本文將系統闡述楊氏模量的檢測方法、標準規范及實際應用場景。

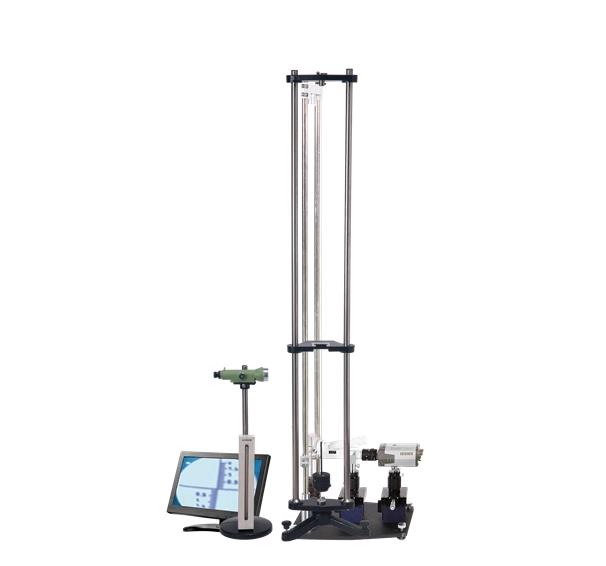

一、楊氏模量的物理意義與公式表達
楊氏模量（E）的計算公式為： ?=??=?/?Δ?/?0E=?σ?=ΔL/L0?F/A? 其中：
- σ：施加的應力（單位：Pa）
- ε：產生的應變（無量綱）
- F：外力大小（N）
- A：材料橫截面積（m²）
- ΔL/L?：長度變化率
高楊氏模量（如金剛石：~1200 GPa）表明材料剛性極強，低模量（如橡膠：~0.01 GPa）則代表材料柔軟易變形。
二、核心檢測項目與方法分類
楊氏模量的檢測需通過標準化實驗完成，主要分為靜態法和動態法兩大類：
1. 靜態拉伸/壓縮試驗（準靜態法）
- 檢測原理：通過萬能材料試驗機對試樣施加軸向載荷，同步記錄應力-應變曲線。
- 關鍵步驟：
- 試樣制備：按照ASTM E8/E8M標準加工標準啞鈴型試樣（如直徑6mm、標距25mm的金屬棒）。
- 加載控制：以0.5-5 mm/min速率加載，避免慣性效應影響。
- 數據采集：利用引伸計（精度±1μm）實時測量應變，結合載荷傳感器計算楊氏模量。
- 優勢：直接測量、精度高（誤差<2%）。
- 局限：破壞性測試，不適用于脆性材料（如陶瓷）。
2. 動態法（非破壞性檢測）
-
超聲波脈沖法： 通過發射高頻超聲波（1-10 MHz）測量材料中的縱波（V_L）和橫波（V_S）傳播速度，利用公式： ?=???23??2−4??2??2−??2E=ρVS2?VL2?−VS2?3VL2?−4VS2?? 其中ρ為材料密度。該方法適用于金屬、復合材料及生物組織。
-
共振頻率法： 對試樣施加機械振動，測定其固有頻率（f），結合試樣尺寸和密度計算E值。公式為： ?=???2?3??3E=kbh3mf2L3? 其中k為幾何修正因子，L、b、h分別為試樣的長、寬、高。
-
納米壓痕法： 使用納米壓痕儀（如Agilent G200）在微米尺度測量載荷-位移曲線，通過Oliver-Pharr模型反推楊氏模量，適用于薄膜、涂層等微觀結構材料。
三、檢測標準與質量控制
楊氏模量檢測需嚴格遵循國際標準以確保可比性：
- ASTM E111：靜態法測定金屬材料彈性模量
- ISO 14577：納米壓痕法標準
- GB/T 22315：中國國家標準（金屬材料彈性模量測定）
檢測誤差控制要點：
- 試樣加工：表面粗糙度需小于Ra 1.6μm，尺寸公差±0.02mm
- 環境溫控：實驗室溫度波動≤±1℃，濕度<60% RH
- 設備校準：載荷傳感器需每半年用標準砝碼校準，引伸計線性度誤差<0.5%
四、典型應用場景
-
航空航天材料篩選： 鈦合金（E≈110 GPa）與碳纖維復合材料（E≈150-300 GPa）的模量匹配檢測，確保結構件剛性滿足飛行載荷需求。
-
生物醫學工程： 人工骨支架（E≈10-30 GPa）需匹配人體骨（E≈15-25 GPa），防止應力屏蔽效應導致骨質流失。
-
微電子封裝： 芯片封裝材料的CTE（熱膨脹系數）與楊氏模量協同優化（如環氧樹脂E≈3 GPa），降低熱應力引發的界面分層風險。
五、未來檢測技術發展趨勢
- 原位實時檢測：集成光纖光柵傳感器（FBG）的智能材料，實現服役狀態下楊氏模量的動態監測。
- 多尺度聯合分析：結合分子動力學模擬（MD）與宏觀實驗數據，建立跨尺度彈性模型。
- 人工智能輔助：基于深度學習的應力-應變曲線預測算法（如CNN-LSTM混合網絡），提升檢測效率50%以上。
結論
楊氏模量的精準測定是材料性能評估的基石，其檢測方法需根據材料特性、應用場景及成本綜合選擇。隨著智能傳感技術與計算力學的進步，楊氏模量檢測正朝著高精度、非破壞、實時化的方向快速發展，為新材料研發與工程結構優化提供關鍵數據支撐。
CMA認證
檢驗檢測機構資質認定證書
證書編號：241520345370
有效期至：2030年4月15日
CNAS認可
實驗室認可證書
證書編號：CNAS L22006
有效期至：2030年12月1日
ISO認證
質量管理體系認證證書
證書編號：ISO9001-2024001
有效期至：2027年12月31日
掃一掃，更多精彩
